強震下在液化區的樁基礎常因側向流動而發生損壞。設計上有一個關鍵情境係樁埋置於由非液化殼層覆蓋液化層所組成的側向流動地層中;這個情境之所以關鍵,係因這兩層土壤都可能對樁產生作用力。液化土層和上方非液化殼層的不同厚度可能使得樁有不同反應型式。因此,本研究進行了參數分析以研究影響單樁在液化地層與非液化殼層中側向反應的因素。首先分析液化與非液化土壤厚度的影響,接著分析樁頭受旋轉約束以及改變樁徑與側向流動位移大小的影響。本研究發現在不同液化土壤厚度下樁有兩種主要的反應型式。根據液化土壤厚度是否大於臨界值(稱為臨界液化土壤厚度),地層可分為薄液化層或厚液化層。此臨界厚度取決於樁頭的旋轉束制條件、樁徑大小,以及側向流動位移量。造成這些反應型式差異的原因在於上方非液化土壤層在側向流動過程中所扮演的角色不同。如圖一所示,此例之臨界液化土壤厚度為14 m。對於薄液化層(液化土壤厚度小於臨界液化土壤厚度),非液化層會增加側向流動力;因此,樁的位移、彎矩和剪力反應隨非液化土壤厚度增加而增加。然而,對於厚液化層(液化土壤厚度大於臨界液化土壤厚度),非液化層扮演抵抗側向流動的角色;因此,樁的最大位移、彎矩和剪力隨著非液化土壤厚度增加一開始減少,隨後逐漸增加。(土木系邱俊翔教授提供) 圖一 液化土壤厚度分別為 8、12、14、16 和 20 m時,不同非液化土壤厚度下的樁反應:(a) 樁頭位移,(b) 液化層與底部非液化層交界處的彎矩,以及 (c) 液化層與底部非液化層交界處的剪力。
強震下在液化區的樁基礎常因側向流動而發生損壞。設計上有一個關鍵情境係樁埋置於由非液化殼層覆蓋液化層所組成的側向流動地層中;這個情境之所以關鍵,係因這兩層土壤都可能對樁產生作用力。液化土層和上方非液化殼層的不同厚度可能使得樁有不同反應型式。因此,本研究進行了參數分析以研究影響單樁在液化地層與非液化殼層中側向反應的因素。首先分析液化與非液化土壤厚度的影響,接著分析樁頭受旋轉約束以及改變樁徑與側向流動位移大小的影響。本研究發現在不同液化土壤厚度下樁有兩種主要的反應型式。根據液化土壤厚度是否大於臨界值(稱為臨界液化土壤厚度),地層可分為薄液化層或厚液化層。此臨界厚度取決於樁頭的旋轉束制條件、樁徑大小,以及側向流動位移量。造成這些反應型式差異的原因在於上方非液化土壤層在側向流動過程中所扮演的角色不同。如圖一所示,此例之臨界液化土壤厚度為14 m。對於薄液化層(液化土壤厚度小於臨界液化土壤厚度),非液化層會增加側向流動力;因此,樁的位移、彎矩和剪力反應隨非液化土壤厚度增加而增加。然而,對於厚液化層(液化土壤厚度大於臨界液化土壤厚度),非液化層扮演抵抗側向流動的角色;因此,樁的最大位移、彎矩和剪力隨著非液化土壤厚度增加一開始減少,隨後逐漸增加。(土木系邱俊翔教授提供)

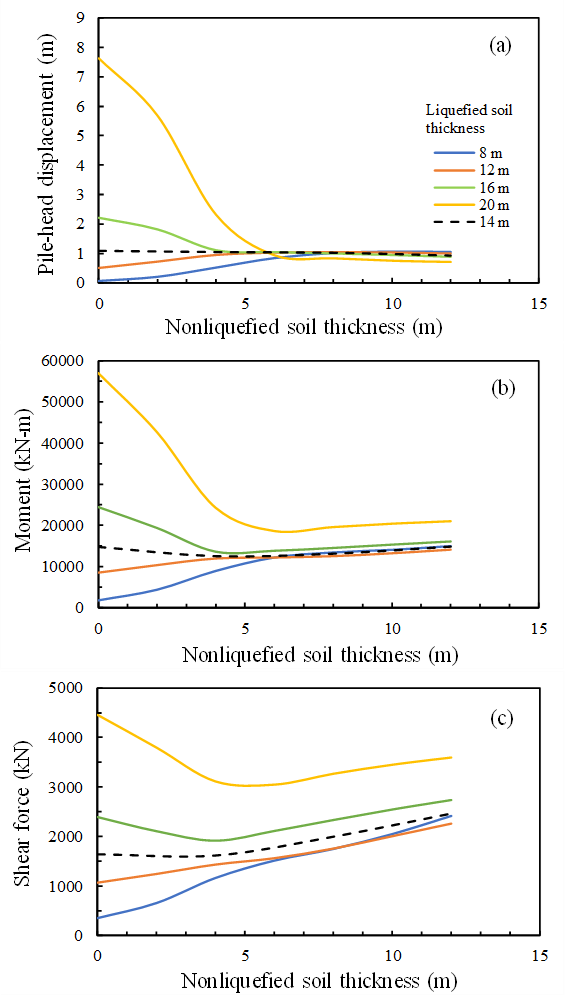

圖一 液化土壤厚度分別為 8、12、14、16 和 20 m時,不同非液化土壤厚度下的樁反應:(a) 樁頭位移,(b) 液化層與底部非液化層交界處的彎矩,以及 (c) 液化層與底部非液化層交界處的剪力。
